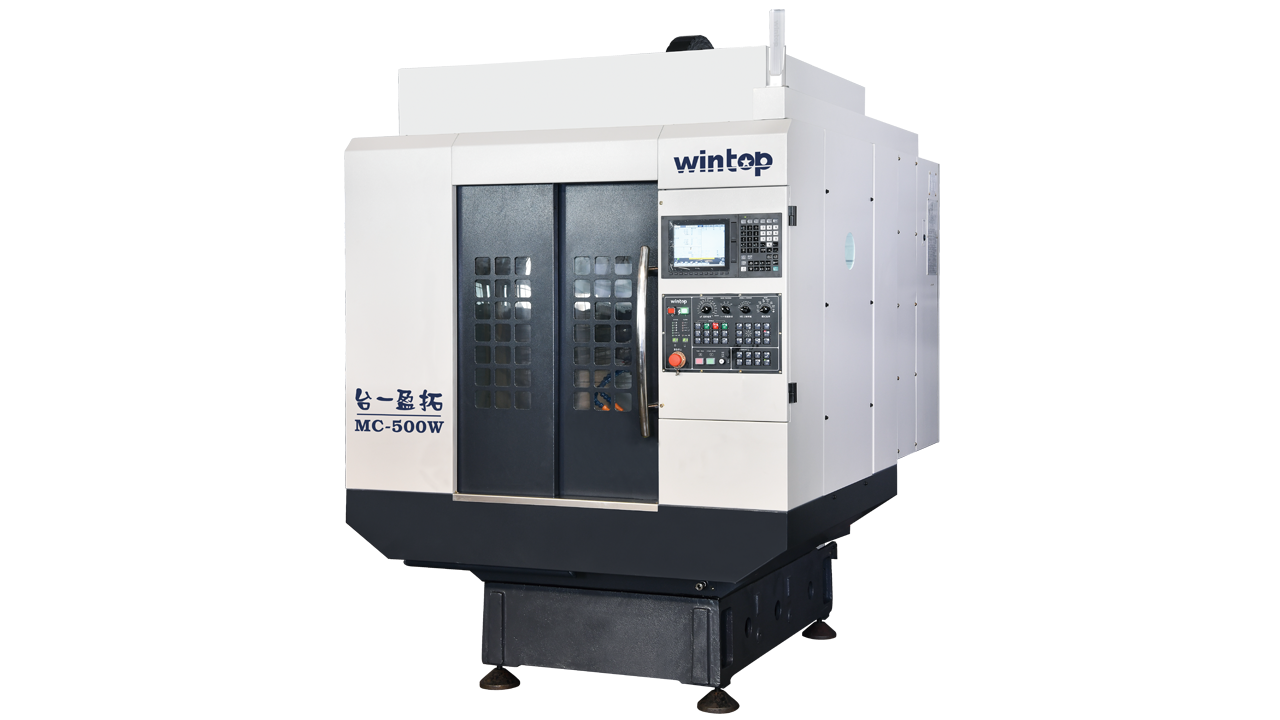

产品介绍
产品特性
高刚性、高精度的机身结构
床身
采用高强度铸铁制成，并经去应力退火及自然时效处理，床身精度持久稳定。
底座
超宽底座设计，同时降低底座重心，将机器重心调至最佳稳定高度。
立柱
立柱底部跨距加宽，提升机床的稳定性；
主轴
24000rpm直接式主轴，轴承跨距大，强大支撑；采用预压及外部冷却，有效改善热延伸，保障加工精度持久稳定。
经动平衡校正，有效减少噪音及振动，降低功耗，提高主轴使用寿命。
丝杆
三轴采用研磨级丝杆，经热处理刚性高，耐磨损，抗扭力，使用寿命超长，保障了机台的加工高精度；
Z轴采用双螺母丝杆，降低Z轴重力作用，保障Z轴精度及稳定性；
螺杆精度等级为C3级，螺距均匀，机床移动量精确，定位精度高。
刀库
采用夹臂式刀库，提高机床的换刀速度和精准度。标配专利型清洁刀库吹气结构设计(专利号:20172070325 1.5)，
其自由移动式出气口，实现刀柄全方位清洁清理，有效提高机床的加工效率和加工质量。
伺服电机
采用超高性能伺服电机，重切削时提供更强动力；
在低进给的情况下，仍可保持高扭力；
高品质联轴器，保证丝杆与马达同轴心运动。
线轨
三轴采用高刚线性滑轨，低摩擦、低噪音、确保加工时高稳定性。
润滑系统
采用轨道润滑自动注油器，间歇式定时定量控制注油量，可持久润滑运动部件；
底座大倾斜泄水道，迅速冲刷切屑，避免堆积于机台内，提高排屑效果，且加快切屑液的回流速度。
规格参数
| 项 目 | 单位 | 规 格 | ||||||
| 控制器 | M80VA | FANUC 0i-MF Plus(3B) | ||||||
| 行程 | ||||||||
| X、Y、Z轴行程 | mm | 500×400×360 | 500×400×360 | |||||
| 主轴鼻端至工作台面 | mm | 标配 | 选配 | 选配 | 选配 | 选配 | ||
| 200-560 | 240-600(加高40) | 290-650(加高90) | 350-710(加高150) | 200-560 | ||||
| 主轴中心到Z轴护罩面距离 | mm | 375 | 375 | |||||
| 工作台 | ||||||||
| 工作台尺寸 | mm | 650×400 | 650×400 | |||||
| 工作台最大载重 | kg | 250 | 250 | |||||
| T型槽尺寸(宽×间距×槽数) | mm×mm×个 | 14×125×3 | 14×125×3 | |||||
| 主轴 | ||||||||
| 主轴转速 | 标配 | 选配 | 选配 | |||||
| rpm | 24000(直结式) | 24000(电主轴) | 24000(直结式) | |||||
| 主轴马达功率 | kW | S1：3.7 S2(1/2H)：5.5 | S1:8 S6(40%)：10.5 | S1：2.2 S3(15%)：11 | ||||
| 主轴锥度 | / | BT-30 | BBT-30 | BT-30 | ||||
| 主轴直径 | mm | 100 | 120 | 100 | ||||
| 进给率 | ||||||||
| X、Y、Z轴最快进给速度 | m/min | 48×48×36 | 48×48×48 | |||||
| X、Y、Z轴马达功率 | kW | 1.5×1.5×3.0 | 2.5×2.5×2.7 | |||||
| 精度 | ||||||||
| 双向定位精度(全行程) | mm | 0.006 | 0.006 | |||||
| 双向重复定位精度(全行程) | mm | 0.004 | 0.004 | |||||
| 圆弧差补精度(X、Y轴) | mm | 0.015 | 0.015 | |||||
| 自动换刀机构 | ||||||||
| 换刀机构型态 | / | 夹臂式 | 夹臂式 | |||||
| 刀库容量 | 支 | 标配 | 选配 | 标配 | 选配 | |||
| 21 | 26 | 21 | 26 | |||||
| 最大刀径(满刀/邻空刀) | mm | Ø60/Ø80 | Ø60/Ø80 | |||||
| 最大刀长 | mm | 200 | 200 | |||||
| 最大刀具重量 | kg | 3 | 3 | |||||
| 其它 | ||||||||
| 切削液泵浦 | w | 750 | 750 | |||||
| 压缩空气压力 | kg/cm² | 6 | 6 | |||||
| 电力需求 | kVA | 15 | 15 | |||||
| 机台尺寸及重量 | ||||||||
| 主机重量(约) | kg | 2300(标准高) | 2300 | |||||
| 机台尺寸(左右×前后×高) | mm | 1600×2155×2440(标准高) | 1600×2155×2440 | |||||
| 机台占地尺寸(左右×前后×高) | mm | 2100×2660×2640(标准高) | 2100×2660×2640 | |||||
| 标准配置: | 选购配置: | |||
| 夹臂式刀库 | 水箱 | 切削吹气装置 | 第四轴 | 自动对刀仪 |
| 外接式手摇轮 | 自动润滑系统 | 同步攻丝 | 工件量测系统(探头) | 主轴冷却机 |
| 水平调整块 | 三色警示灯 | SD卡(M80VA) | 油雾吸收器 | 圆盘式油水分离器 |
| 全密闭式外罩 | 主轴松刀吹气装置 | 内含记忆体500KB(M80VA) | 左或右侧门自动门 | 正面自动门 |
| 机台切削液系统 | 变压器 | CF卡(FANUC 0i-MF Plus(3B)) | 两个切削液泵浦 | 自动关电系统 |
| 乙太网络 | LED工作灯 | 内含记忆体8MB(FANUC 0i-MF Plus(3B)) | 水枪 | 风枪 |
