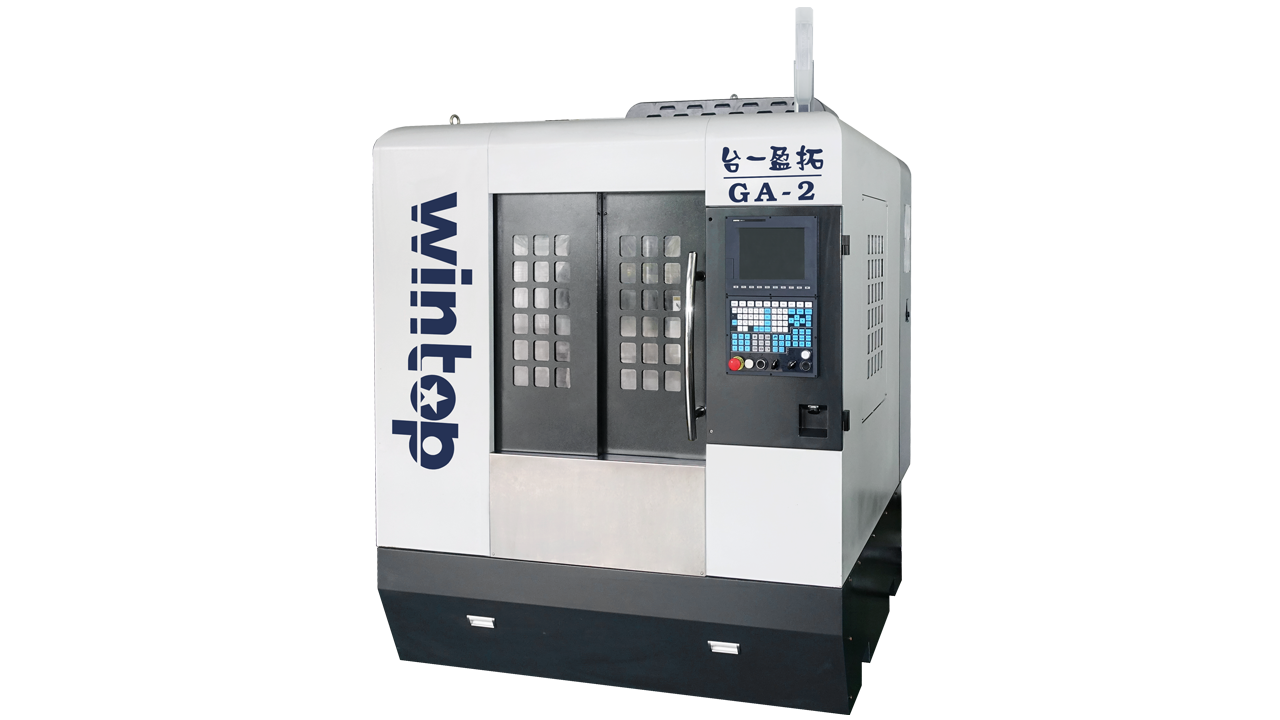

产品介绍
产品特性
■床身采用花岗岩材质龙门结构，充份利用其抗震、吸震能力，提高机床的加工稳定性。
■机头设计为并列排布四组工作主轴，且工作主轴具有单一加工或并行加工的能力。
■专用的置中治具，具有真空吸附功能，实现待加工玻璃的精准定位。
控制系统
■新代控制系统(21GA-E)
应用领域
■专业应用于手机屏、光学玻璃镜片切割、打孔、磨边、倒角精细加工，满足3C产小尺寸、高精度玻璃盖板及保护膜的研磨、内孔加工，更适合玻璃盖板及保护片的加工。
规格参数
| 项 目 | 单位 | 规 格 |
| 行程 | ||
| X、Y、Z轴行程 | mm | 250×300×100 |
| 主轴鼻端至工作台面 | mm | 115-215 |
| 四头中心点距离 | mm | 250 |
| 工作台 | ||
| 工作台尺寸 | mm | 900×350 |
| 工作台最大载重 | kg | 80 |
| T型槽尺寸（宽×间距×槽数） | mm×mm×个 | 14×100×3 |
| 主轴 | ||
| 主轴转速 | rpm | 36000(内藏式) |
| 主轴马达功率（连续/30分额定） | kW | 2.2 |
| 锁刀方式 | 手动锁刀 | |
| 索咀形式 | ER16 | |
| 主轴直径 | mm | 80 |
| 进给率 | ||
| X、Y、Z轴最快进给速度 | m/min | 15×15×15 |
| X、Y、Z轴马达功率 | kW | 0.75×0.75×0.4 |
| 精度 | ||
| 双向定位精度(全行程) | mm | 0.015 |
| 双向重复定位精度(全行程) | mm | 0.01 |
| 圆弧差补精度（X、Y轴） | mm | 0.01 |
| 动力源 | ||
| 主轴冷却功率 | w | 1220 |
| 轨道润滑自动注油器 | w | 100 |
| 切削液泵浦 | w | 750 |
| 压缩空气压力 | kg/cm² | 6 |
| 电力需求 | kVA | 15 |
| 机台尺寸及重量 | ||
| 主机重量（约） | kg | 4100 |
| 机台尺寸（左右×前后×高） | mm | 1730×1860×2300 |
| 机台占地尺寸(左右×前后×高) | mm | 2280×2620×2300 |
| 标准配置: | 选购配置: | |||
| 主轴冷却机 | 主轴切削液环喷 | 外接式手摇轮 | 水箱 | 自动对刀仪 |
| 自动润滑系统 | 水平调整块 | 三色警示灯 | 上下料治具 | 置中治具 |
| LED工作灯 | 全密闭式外罩 | 乙太网络 | ||
