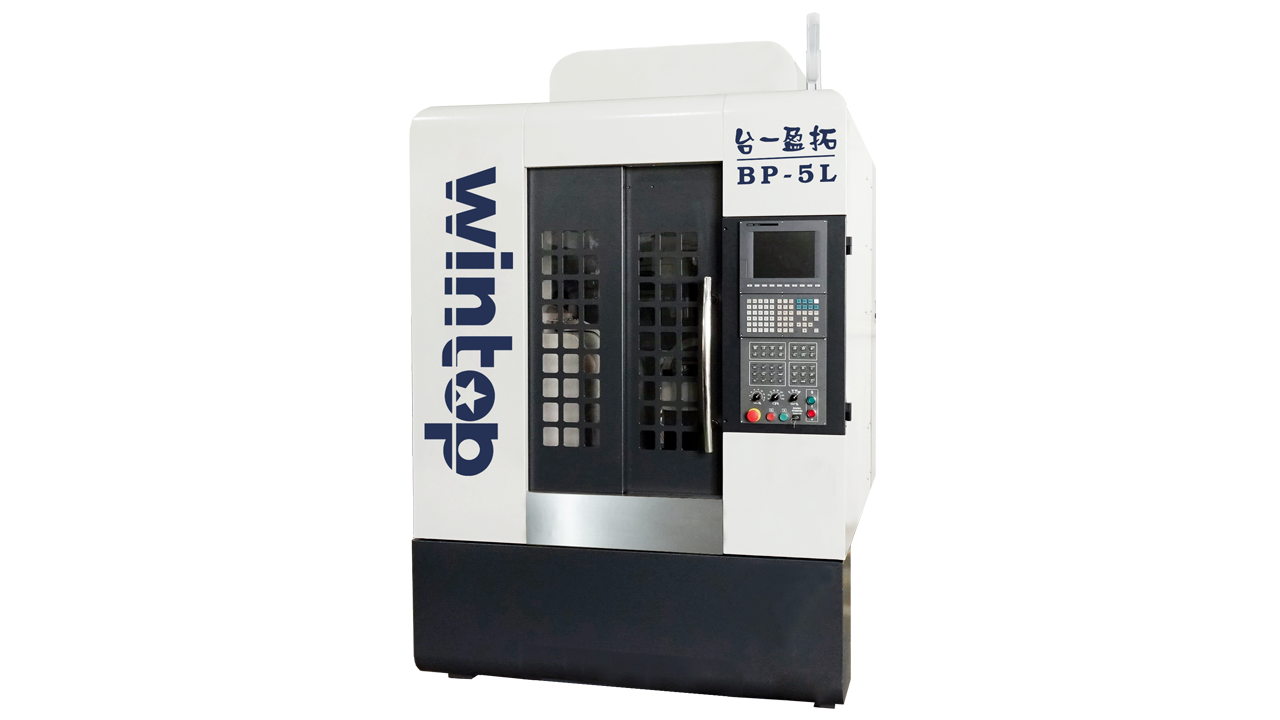

产品介绍
产品特性
机身结构
采用一体式龙门架结构，使用最新的三维实体建模技术和有限元分析方法，确保机床整体设计的合理性，保证机床整体的刚性和稳定性，
使其持久处于高效、高精度、高稳定性运转状态。
五轴
采用单臂式四五轴转台，在机床原有三轴结构的基础上，增加B/C轴，减少装夹误差，提高机床的加工柔性和自由度，实现工件的高加工
精度和高表面光洁度。
应用领域
可满足各种金属、非金属小型复杂零部件的五轴联动加工，如平板电脑、全面屏手机玻璃的曲面加工，广泛应用于航天、军事、电子消费
产品等精密产品的成型精细加工。
规格参数
| 项 目 | 单位 | 规 格 |
| 控制器 | 新代200MA-5 | |
| 行程 | ||
| X、Y、Z轴行程 | mm | 450×230×230 |
| 龙门宽度 | mm | 750 |
| 工作台 | ||
| 工作台尺寸 | mm | 700×500 |
| T型槽尺寸（宽×间距×槽数） | mm×mm×个 | 14×100×5 |
| 转台（四轴或四五轴） | ||
| 驱动方式 | / | 直驱DD |
| 盘面尺寸 | mm | φ125 |
| 盘面高度 | mm | 257 |
| B轴旋转轴线高度 | mm | 200 |
| 主轴鼻端至B轴轴线 | mm | 60～290 |
| 倾斜轴额定转速/最高转速（B轴） | rpm | 200/250 |
| 旋转轴额定转速/最高转速（C轴） | rpm | 200/400 |
| T型槽尺寸（宽×槽数×间距） | mm×个×deg | 12×4×90° |
| 倾斜轴旋转角度（B轴） | deg | 0～+110° |
| 最大工件直径 | mm | φ350 |
| 盘面最大载重 | kg | 30 |
| B轴额定功率 | kW | 2.2 |
| C轴额定功率 | kW | 0.42 |
| 主轴 | ||
| 主轴转速 | rpm | 36000(电主轴) |
| 主轴马达功率 | kW | S1:8 S6(40%):12 |
| 主轴锥度 | / | HSK-E32 |
| 主轴直径 | mm | 100 |
| 进给率 | ||
| X、Y、Z轴最快进给速度 | m/min | 24×24×24 |
| X、Y、Z轴马达功率 | kW | 1.3×1.3×1.3 |
| 精度 | ||
| 双向定位精度(全行程) | mm | 0.01 |
| 双向重复定位精度(全行程) | mm | 0.007 |
| 圆弧差补精度（X、Y轴） | mm | 0.01 |
| 自动换刀机构 | ||
| 换刀机构型态 | / | 伞式 |
| 刀库容量 | 支 | 18 |
| 最大刀径(满刀） | mm | 50 |
| 最大刀长 | mm | 150 |
| 最大刀具重量 | kg | 3 |
| 其它 | ||
| 切削液泵浦 | w | 750 |
| 压缩空气压力 | kg/cm² | 6 |
| 电力需求 | kVA | 10 |
| 机台尺寸及重量 | ||
| 主机重量(约) | kg | 2350 |
| 机台尺寸（左右×前后×高） | mm | 1620×1790×2610 |
| 机台占地尺寸(左右×前后×高) | mm | 1925×2485×2610 |
| 标准配置: | 选购配置: | |||
| 伞式刀库 | 主轴松刀吹气装置 | 水箱 | 自动关电系统 | 自动对刀仪 |
| 切削吹气装置 | 外接式手摇轮 | 主轴冷却机 | 工件量测系统(探头) | 正面自动门 |
| 变压器 | 底座冲屑系统 | 机台切削液系统 | 油雾吸收器 | 圆盘式油水分离器 |
| 作业工具及说明书 | 电控箱散热系统 | 水平调整块 | 两个切削液泵浦 | 水枪 |
| 三色警示灯 | 乙太网络 | 内含记忆体4G | 风枪 | |
| 同步攻丝 | LED工作灯 | 自动润滑系统 | ||
| 全密闭式外罩 | ||||
