产品介绍
产品特性
床身材质与结构

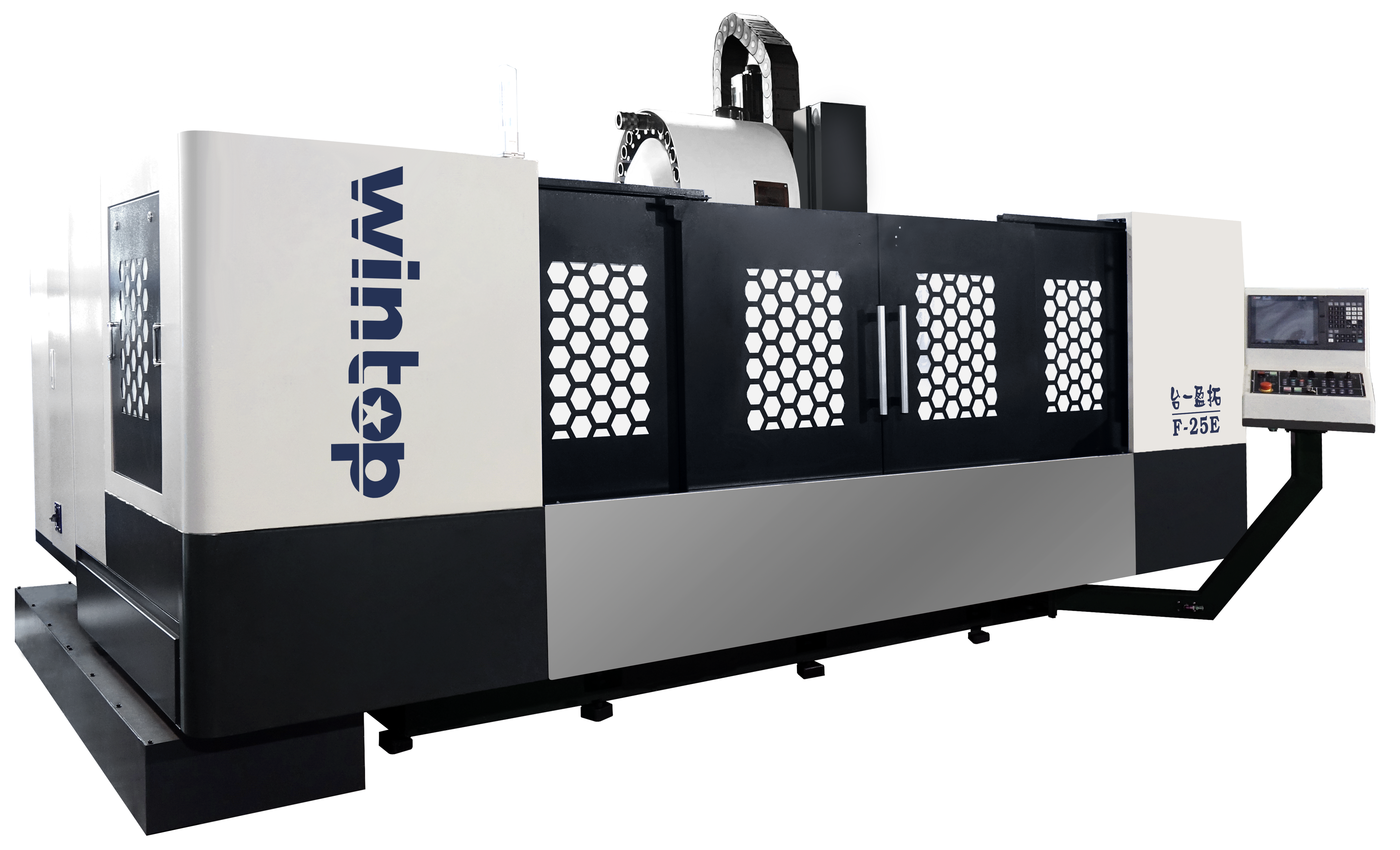

本产品为立式型材加工中心，轻量化设计，增加机床的敏捷性，提高加工 效率，X轴移动速度达60米/分钟。
床身采用高强度铸铁制成，床身精度持久稳定。机台大行程可满足铝成材大尺寸窄长型零件的加工需求。
导轨
三轴均采用滚柱线性滑轨，具有高刚性与重负荷能力，使机台运行更加稳定。
应用领域
广泛应用于各种线长型材加工。如新能源机床内部型材、汽车窄长型零件、电池托盘支架、航空航天各类型材、
智能家电行业的电视机边框、冰箱边框、通讯器材壳体、工程机械型材、铝合金型材、铝木复合型材、铜型材、
PVC型材、非金属型材等等的加工。
规格参数
| 项 目 | 单位 | 规 格 |
| 控制器 | M80VA | |
| 行程 | ||
| X、Y、Z轴行程 | mm | 2500×500×450 |
| 主轴鼻端至工作台面 | mm | 150～600 |
| 主轴中心到Z轴护罩面距离 | mm | 505 |
| 工作台 | ||
| 工作台尺寸 | mm | 2800×510 |
| 工作台最大载重 | kg | 2000 |
| T型槽尺寸（宽×间距×槽数） | mm×mm×个 | 18×125×4 |
| 主轴 | ||
| 主轴转速 | rpm | 10000(直结式) |
| 主轴马达功率 | kW | S1：7.5 S2(1/2H):11 |
| 主轴锥度 | / | BT-40 |
| 主轴直径 | mm | 150 |
| 进给率 | ||
| X、Y、Z轴最快进给速度 | m/min | 60×36×36 |
| X、Y、Z轴马达功率 | kW | 3.0×3.0×3.0 |
| 精度 | ||
| 双向定位精度(全行程) | mm | X:0.05、YZ:0.02 |
| 双向重复定位精度(全行程) | mm | 0.02 |
| 自动换刀机构 | ||
| 换刀机构型态 | / | 圆盘式刀库 |
| 刀库容量 | 支 | 24 |
| 最大刀径(满刀/邻空刀） | mm | 80/150 |
| 最大刀长 | mm | 300 |
| 最大刀具重量 | kg | 7 |
| 其它 | ||
| 切削液泵浦 | w | 750 |
| 压缩空气压力 | kg/cm² | 6 |
| 电力需求 | kVA | 20 |
| 机台尺寸及重量 | ||
| 主机重量（约） | kg | 9000 |
| 机台尺寸（左右×前后×高） | mm | 4900×3460×2950 |
| 机台占地尺寸(左右×前后×高) | mm | 5300×4300×2950 |
标准配置: | 选购配置: | |||
圆盘式刀库 外接式手摇轮 水平调整块 乙太网络 机台切削液系统 自动关电系统 LED工作灯 | 水箱+履带式排屑器 自动润滑系统 三色警示灯 主轴松刀吹气装置 内含记忆体500KB 底座冲屑系统 作业工具及说明书 | 变压器 SD卡 主轴冷却机 切削吹气装置 同步攻丝 非密闭式外罩
| 第四轴 工件量测系统(探头) 圆盘式油水分离器 风枪
| 自动对刀仪 三个切削液泵浦 水枪 底座卷屑系统
|
