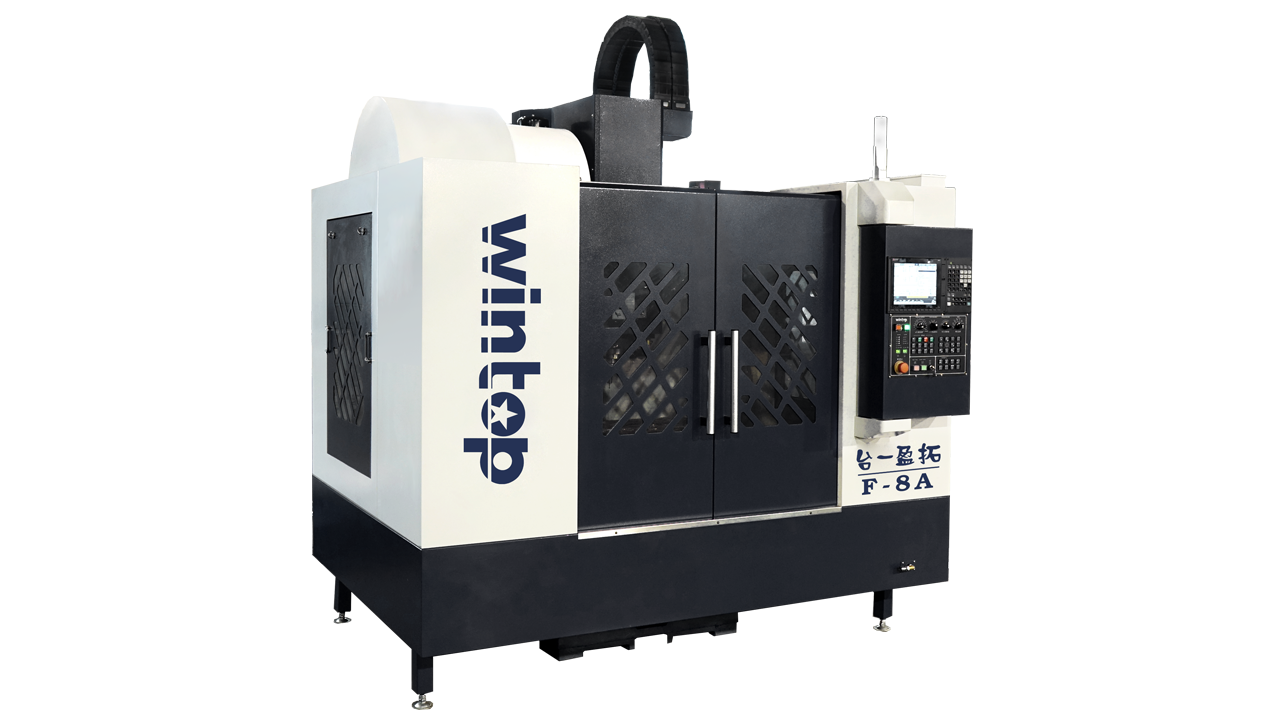

产品介绍
产品特性
有限元素分析，保证机械本体的最佳化一体式设计
机身采用高密度、高刚性铸件，经过高温退火及自然时效处理，持久稳定永不变形。
机身设计
机身与鞍座结构采用山型肋骨强化，力流线最短，确保最佳机体刚性；
基于出色的工程设计，加工中心底座及立柱的加强筋可以抗扭、减震，并把切削震动转移至非切削区域。立柱使用扭矩管的设计，可以提供出色的刚性
和抗弯、抗扭性能。超宽底座设计，同时降低底座重心，将机床重心调至最佳稳定高度。立柱底部跨距加宽，提升机床的稳定性。
主轴头
主轴头与立柱接触长度比例适当，提供主轴稳固支撑。主轴头内置独立冷却系统，持续稳定主轴头热量在合理范围，减少了主轴热延伸，确保加工精度。
配重
为满足高速，高灵敏加工需求，采用无配重的方式，同时机床增强伺服电机及螺杆的要求，Z轴带刹车，以保证机床的精度稳定持久，增长寿命。
丝杆
采用研磨级预拉双螺母丝杆，消除反向间隙，经热处理刚性高，耐磨损，抗扭力，使用寿命超长，保障了机台的加工高精度。
螺杆精度等级为C3级，螺距均匀，机床移动量精确，定位精度高。
交流伺服电机
采用超高性能伺服电机，重切削时提供更强动力；
在低进给的情况下，仍可保持高扭力；
高品质联轴器，保证丝杆与马达同轴心运动。
润滑系统
整机采用容积式润滑系统，并结合脱压式油泵，压力流量稳定，有效将油输送到每个润滑点，提供各滑道面均匀强制润滑，确保机台精度与使用寿命。
导轨
三轴采用滚柱高刚性滑轨，低摩擦，低噪音，确保加工时高稳定性。
规格参数
| 机台基本规格 | 单位 | F-8A | |||
| 行程 | |||||
| X、Y、Z轴行程 | mm | 800×500×500 | |||
| 主轴鼻端至工作台面 | mm | 130-630((皮带式) | |||
| 主轴中心到Z轴护罩面距离 | mm | 530 | |||
| 工作台 | |||||
| 工作台尺寸 | mm | 900×500 | |||
| 工作台最大载重 | kg | 400 | |||
| T型槽尺寸(宽×槽数×间距) | mm×个×mm | 18×4×125 | |||
| 主轴 | |||||
| 主轴转速 | rpm | 标配 | 选配 | ||
| 10000(皮带式) | 12000(皮带式) | ||||
| 主轴马达功率(连续/30分钟额定) | kW | 7.5/11 | 5.5/7.5 | ||
| 主轴锥度 | BT-40 | BT-40 | |||
| 主轴直径 | mm | 140 | 120 | ||
| 进给率 | |||||
| X、Y、Z轴最快进给速度 | m/min | 36×36×24 | |||
| X、Y、Z轴马达功率 | kW | 2.0×2.0×3.0 | |||
| 精度 | |||||
| 双向重复、定位精度(全行程) | mm | 0.007 | |||
| 循圆差补精度(X、Y轴) | mm | 0.007 | |||
| 自动换刀机构 | |||||
| 换刀机构形态 | 圆盘式 | ||||
| 刀库容量 | 支 | 24 | |||
| 最大刀径/邻空刀 | mm | 80/150 | |||
| 最大刀长 | mm | 300 | |||
| 最大刀具重量 | kg | 7 | |||
| 动力源 | |||||
| 主轴油温冷却功率 | w | 990 | |||
| 轨道润滑自动注油器 | w | 100 | |||
| 切削液泵浦 | w | 750 | |||
| 压缩空气压力 | kg/cm² | 6 | |||
| 电力需求 | kVA | 20 | |||
| 机台尺寸及重量 | |||||
| 净重 | kg | 5000 | |||
| 机台尺寸(左右×前后×高) | mm | 2280×2710×2690 | |||
| 占地尺寸(左右×前后×高) | mm | 2280×3270×3190 | |||
| 标准配置 选购配置 | |||||
全密闭式外罩 LED工作灯 | 内含记忆体500KB 作业工业及说明书 | 圆盘式油水分离器 第四轴 三轴光学尺 | |||
